水輪發電機是指以水輪機為原動機將水能轉化為電能的發電機。那么水輪發電機的安裝結構形式有哪幾種?

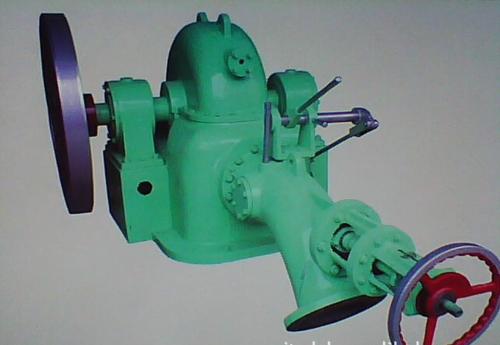

　　1、臥式結構

　　臥式結構的水輪發電機通常有沖擊式水輪機驅動。臥式水輪機組通常采用兩個或三個軸承。兩個軸承的結構其軸向長度短，結構緊湊，安裝調整方便。但當其軸系臨界轉速不能滿足要求或軸承負荷較大時，這需要采用三軸承結構。國產臥室水輪機發電機組大部分屬于中小型機組。而容量為12.5MW的大型臥式機組也有生產，國外生產的臥式水輪發電機組，容量在60--70MW的并不罕見，而用抽水蓄能電站的臥式水輪發電機組，單機容量可達300MW。

　　2、立式結構

　　國產水輪發電機組廣泛采用立式結構。立式水輪發電機組通常由混流式或軸流式水輪機驅動。立式結構又可分為懸式和傘式。發電機推力軸承位于轉子上部的統稱為懸式,位于轉子下部的統稱為傘式。

　　3、貫流式結構

　　貫流式水輪發電機組由貫流式水輪機驅動。貫流式水輪機是一種帶有固定或可調轉輪葉片的軸流式水輪機的特殊型式。它的主要特征是轉輪軸線采取水平或傾斜布置,并與水輪機進水管和出水管水流方向一致。貫流式水輪發電機具有結構緊湊,重量輕的優點,廣泛用于低水頭的電站中。
